Mikro- und Nanoplastik auf der Spur
Wie hoch ist die Konzentration von Mikroplastik in der Umwelt, im Trinkwasser oder in Nahrungsmitteln? Forschende der Technischen Universität München (TUM) sowie der Technischen Uni Wien (TU) sind den unsichtbaren Partikeln auf den Fersen.
Mikroplastik ist in der Umwelt allgegenwärtig. Die winzigen Teilchen mit einer Größe von unter fünf Millimetern können außerdem Schad- und Giftstoffe aufnehmen und transportieren. „Wir benötigen dringend Analysemethoden, die Auskunft geben über die Größe, Konzentration und Zusammensetzung der Partikel“, erklärt Dr. Natalia Ivleva vom Lehrstuhl für Analytische Chemie und Wasserchemie der TUM. Zusammen mit ihrem Team hat die Wissenschaftlerin ein neues Verfahren entwickelt.
Um das Mikroplastik zu detektieren, mussten die Forschenden mehrere Hürden überwinden: Das erste Problem ist die geringe Konzentration der Partikel. Flusswasser zum Beispiel enthält jede Menge Schwebstoffe und feinen Sand, nicht einmal ein Prozent der Partikel sind aus Kunststoff. Diese Teilchen gilt es zu isolieren, dann muss deren Konzentration bestimmt werden und schließlich die chemische Zusammensetzung. Bisher wurden hierfür Analysemethoden eingesetzt, bei denen die Proben erhitzt und die Zersetzungsprodukte untersucht wurden. Anzahl, Größe und Form der Plastik-Partikel ließen sich auf diese Weise nicht ermitteln.
Kunststoffe lassen sich durch Lichtstreuung identifizieren
„Unser Ansatz ist grundlegend anders“, betont Ivleva: „Wir arbeiten partikelbasiert, das heißt, wir zerstören die Teilchen nicht, sondern untersuchen sie direkt.“ Dabei nutzen die Forschenden die sogenannte Raman-Mikrospektroskopie, bei der mit Hilfe eines Lasers monochromatisches Licht von den Molekülen einer Probe gestreut wird. Durch Vergleich des gestreuten mit dem eingestrahlten Licht lassen sich Rückschlüsse ziehen auf die untersuchte Substanz.
Um Plastik-Partikel mit mehr als einem Mikrometer Durchmesser auf diese Weise zu analysieren, müssen die Kunststoff-Teilchen aus der wässrigen Lösung herausgefiltert, unter dem Mikroskop detektiert und dann mit Laserlicht beleuchtet werden. Weil Kunststoffe wie Polyethylen, Polystyrol oder Polyvinylchlorid die Photonen auf charakteristische Weise streuen, erzeugen sie jeweils spezifische Signale, die sich wie ein Fingerabdruck zuordnen lassen.
Automatisierung statt manueller Messungen

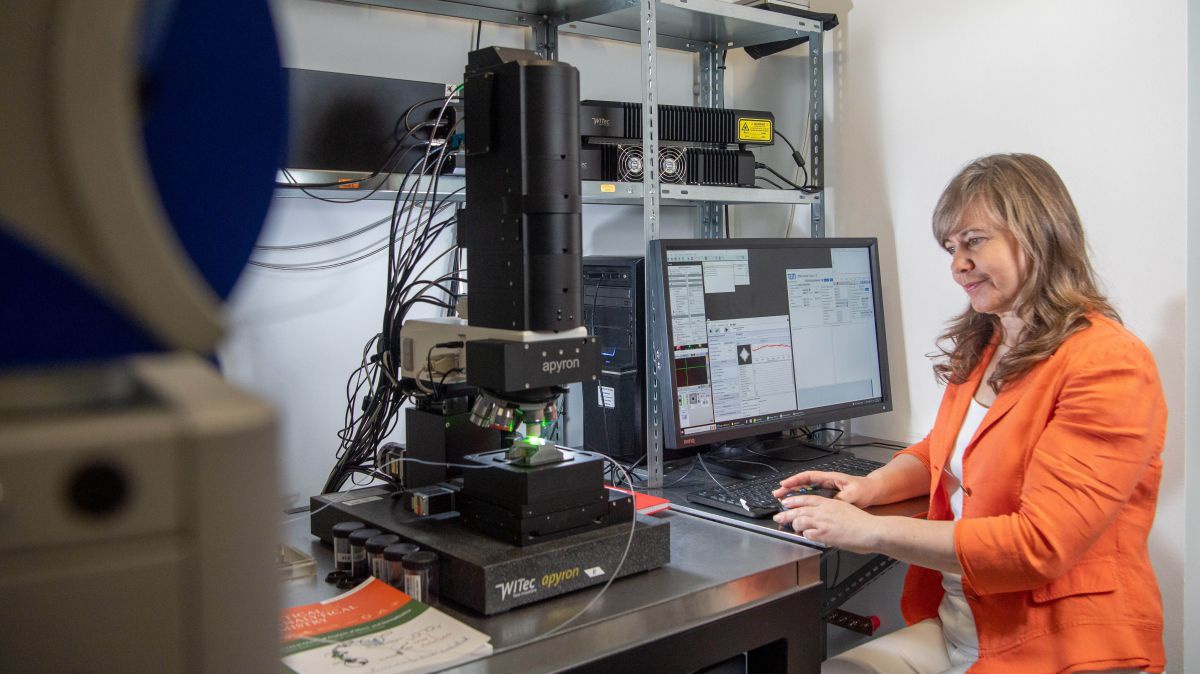

Die Entwicklung des Nachweisverfahren hat Jahre gedauert: „Als wir angefangen haben, waren manuelle Messungen erforderlich“, erinnert sich die Chemikerin. „Da haben wir Monate gebraucht, um ein paar Tausend Partikel zu untersuchen.“ Mittlerweile ist es dem Team gelungen, den Nachweis von Mikroplastik zu automatisieren. Eine Analyse dauert nicht mehr Wochen, sondern nur noch Stunden. Man muss die winzigen Partikel zwar immer noch aus einer wässrigen Probe herausfiltern und den Filter unter das Raman-Mikrospektroskop legen, doch alles Weitere steuert eine eigens entwickelte Software: Die Kunststoffteilchen werden zunächst lichtmikroskopisch lokalisiert, fotografiert und vermessen, wobei Partikel und Fasern unterschieden werden. Das Computerprogramm berechnet aus diesen Daten die Anzahl von Partikeln und Fasern sowie die Auswahl von Bildausschnitten für die anschließende Raman-Spektroskopie, die für ein statistisch signifikantes Ergebnis benötigt werden.
Im nächsten Schritt fällt Laserlicht auf die Probe, die Streuung wird detektiert und ausgewertet. Anzahl, Größe, Form und Zusammensetzung von Mikroplastik lässt sich auf diese Weise schnell und zuverlässig analysieren. Die Software „TUM-Particle Typer 2“ ist Open Source basiert und kann ab sofort von Forschenden auf der ganzen Welt genutzt werden.
Nanoplastik verlangt besondere Nachweisverfahren
Um auch Partikel untersuchen zu können, die Durchmesser von weniger als einem Mikrometer aufweisen, arbeitet Ivleva‘s Gruppe bereits an einem modifizierten Verfahren. „Solche Nanoteilchen sind unter einem Lichtmikroskop nur schwer oder gar nicht zu detektieren. Um die Partikel nachweisen zu können, müssen wir sie zuerst nach Größe fraktionieren und dann identifizieren“, erklärt die Forscherin.
Hierfür wird ein System für Feldflussfraktionierung verwendet. Dieses erzeugt einen Wasserstrom, der die Partikel erfasst und – abhängig von ihrer Größe – schneller oder langsamer transportiert und auf diese Weise trennt. Eine speziell entwickelte Vorrichtung erlaubt in Kombination mit Raman-Mikrospektroskopie die chemische Charakterisierung von unterschiedlichen Arten von Nanoplastik.
„Die neuen Analyseverfahren ermöglichen eine schnelle und genaue Untersuchung der Konzentration, Größe und Zusammensetzung von Mikro- und Nanoplastik“, resümiert Ivleva. „Damit wird es künftig möglich sein, auch den Einfluss dieser Partikel auf die Umwelt und die menschliche Gesundheit zu erforschen.“
Nanoplastik aufspüren – in Sekundenbruchteilen
Weiter ist man dazu schon an der Technischen Universität (TU) Wien: Ihre Methode ermöglicht „Nanoplastik“, also Plastikteilchen mit einem Durchmesser von weniger als einem Mikrometer, nachzuweisen – und das um Größenordnungen schneller als mit bisherigen Techniken. Diese Resultate wurde nun im Fachjournal Scientific Reports publiziert. Die neue Methode soll nun zur Grundlage neuer Messgeräte für die Umweltanalytik werden.
Moleküle an der Wellenlänge erkennen
„Wir verwenden ein physikalisches Prinzip, das auch bisher schon oft in der chemischen Analytik verwendet wurde, nämlich die Raman-Streuung“, erklärt Sarah Skoff, Gruppenleiterin der Forschungsgruppe „Festkörperquantenoptik und Nanophotonik“ vom Atominstitut der TU Wien. Dabei werden Moleküle mit einem Laserstrahl beleuchtet und dadurch zum Vibrieren gebracht. Ein Teil der Energie des Laserlichts wird somit in Vibrationsenergie umgewandelt, der Rest der Energie wird wieder in Form von Licht abgestrahlt.
Wenn man dieses Licht misst und seine Energie mit dem ursprünglich eingestrahlten Laserlicht vergleicht, weiß man, mit welcher Energie das Molekül vibriert – und weil unterschiedliche Moleküle auf unterschiedliche Weise vibrieren, lässt sich auf diese Weise herausfinden, um welches Molekül es sich handelt.
„Gewöhnliche Raman-Spektroskopie wäre aber für den Nachweis von kleinstem Nanoplastik nicht geeignet“, sagt Sarah Skoff. „Das wäre viel zu wenig empfindlich und würde viel zu lange dauern.“ Das Forschungsteam musste sich daher auf die Suche nach komplizierteren physikalischen Effekten machen, mit denen sich diese Technik deutlich verbessern lässt.
Der Trick mit dem Goldgitter
Man adaptierte dafür ein Verfahren, das in ähnlicher Form schon zum Nachweis von Biomolekülen verwendet wurde. Das Laserlicht wird nicht direkt auf die Probe geschickt, sondern auf einem extrem feinen Gitter aus Gold platziert, welches mit einem Laser bestrahlt wird. Die einzelnen Golddrähte sind nur 40 Nanometer dick und rund 60 Nanometer voneinander entfernt. „Dieses Metallgitter wirkt wie eine Antenne“, sagt Sarah Skoff. „Durch das Gitter wird das Laserlicht an bestimmten Stellen verstärkt – dort kommt es daher zu einer viel intensiveren Wechselwirkung mit den gesuchten Molekülen. Außerdem kommt es zu einer Wechselwirkung zwischen dem Molekül und den Elektronen im Metallgitter, die dafür sorgt, dass das Lichtsignal der Moleküle zusätzlich verstärkt wird.“
Das Licht, das dann von den Molekülen ausgesandt wird, muss bei gewöhnlicher Raman-Spektroskopie normalerweise in all seine Wellenlängen zerlegt werden, um daraus ablesen zu können, um welches Molekül es sich handelt. Das Team der TU Wien konnte aber zeigen, dass es auch einfacher geht: „Wir wissen, was die charakteristischen Wellenlängen der Nanoplastik-Partikeln sind und suchen daher ganz gezielt nach Signalen bei genau diesen Wellenlängen“, erklärt Skoff. „Wir konnten zeigen, dass sich die Messgeschwindigkeit dadurch um mehrere Größenordnungen verbessern lässt: Bisher musste man zehn Sekunden messen, um einen einzigen Pixel des gesuchten Bildes zu erhalten – bei uns dauert es bloß einige Millisekunden.“ Versuche mit Polystyrol (Styropor) zeigten, dass auch bei dieser sehr hohen Geschwindigkeit die Nanoplastik-Partikel zuverlässig nachgewiesen werden können – und zwar auch bei extrem niedriger Konzentration. Im Gegensatz zu anderen Methoden erlaubt diese Technik sogar den Nachweis einzelner Partikel.
Die Basis für neue Messgeräte
Das Forschungsteam will nun die Einsatzmöglichkeiten der neuen Technik noch genauer untersuchen – etwa die Frage, wie man damit Nanoplastik in umweltrelevanten oder biologischen Proben nachweisen kann, beispielsweise in Blut. „Dass das physikalische Grundprinzip funktioniert, konnten wir nun jedenfalls zeigen“, sagt Sarah Skoff. „Damit ist prinzipiell das Fundament für die Entwicklung neuer Messgeräte gelegt, mit denen man in Zukunft auch außerhalb des Labors direkt in der Natur Proben untersuchen kann.“
Diese Forschungsarbeit wurde von der Österreichischen Forschungsförderungsgesellschaft (FFG, PhoQus2D) und dem Fonds zur Förderung der wissenschaftlichen Forschung (FWF, Quantoom) unterstützt.
